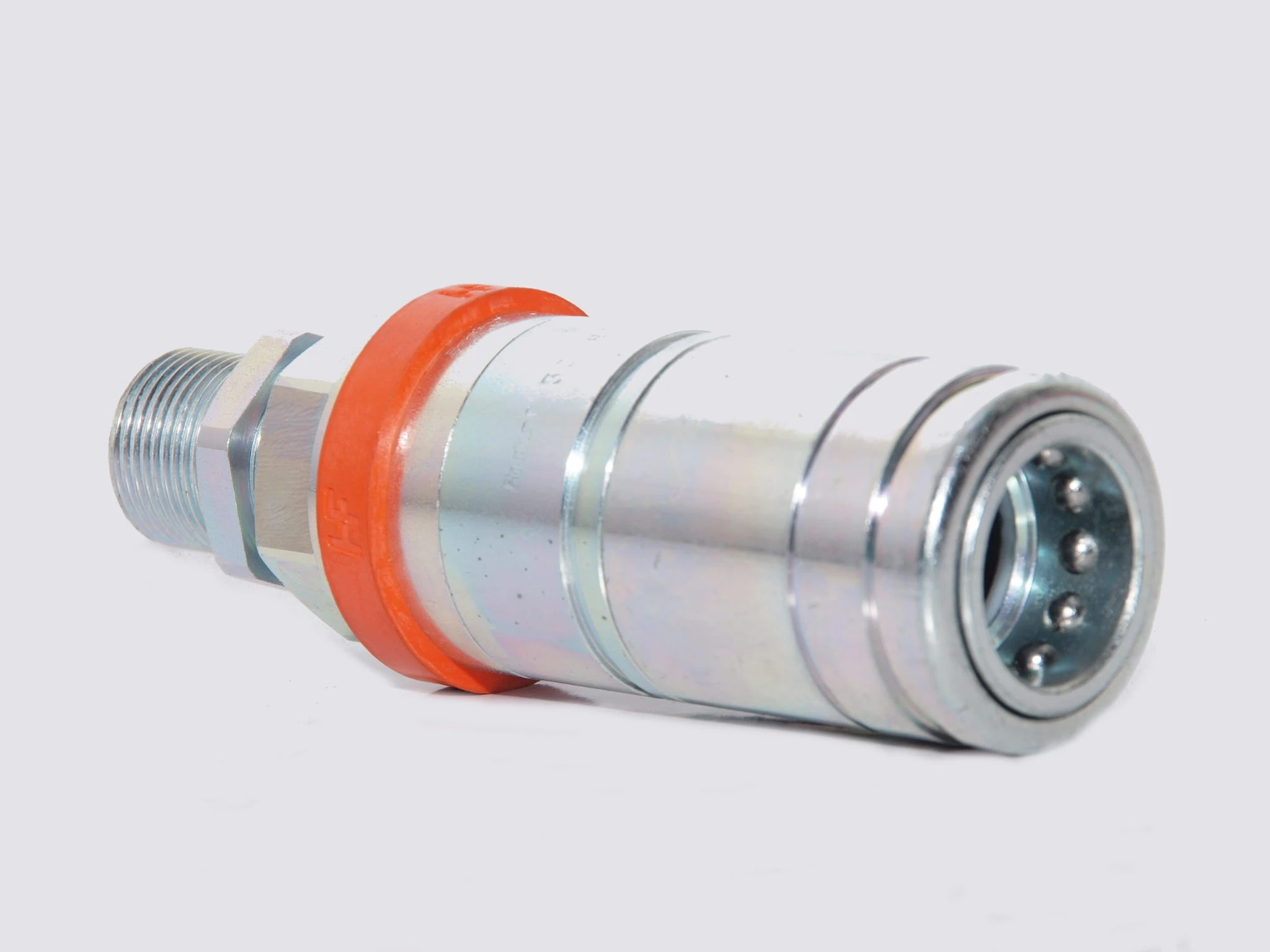

Szybkozłącze gniazdo M22x1.5

gwint panelowy

Nr. zamienne: 3CFHF0872215F

Opis produktu:Gniazda push-pull są odpowiednie do zastosowań o wysokim przepływie. Szybkozłącze umożliwia łatwe i wygodne podłączenie do męskich złączy pod ciśnieniem roboczym. Co więcej, posiada funkcję odłączania dla dodatkowej wygody i bezpieczeństwa. Złącza te mogą być wkręcane bezpośrednio do portów zaworów lub sztywnych rur.

nr.14628

DANE TECHNICZNE

• Typ gwintu złącza: Metryczny
• Typ złącza nr 1 - męski/żeński: Męski
• Typ złącza nr 2 - męski/żeński: Żeński
• Typ złącza nr 1: Gwint
• Materiał: Stal
• Kształt: Prosty - 2 strony przyłącza
• Rozmiar: 1/2 cal
• Rozmiar: 12,5 mm
• Średnica gwintu złącza nr 1: M22
• Skok gwintu złącza nr 1: 1.50 mm
• Rozmiar klucza złącza nr 1: 1,26 cal
• Rozmiar klucza złącza nr 1: 32 mm
• Typ połączenia nr 2: Szybkozłącze
• Średnica połączenia nr 2: 1.65 cal
• Średnica połączenia nr 2: 42 mm
• Przepływ przy ciśnienu 2 bar: 70 l/min
• Ciśnienie robocze: 250 BAR
• Ciśnienie robocze max.: 250 BAR
• Temperatura robocza max.: 115 °C
• Temperatura robocza min.: -25 °C
• Typ blokady szybkozłącza: Kulki po obwodzie
• Sposób podłączania: Naciśnij, aby połączyć
• Sposób rozłączania: Pociągnij, aby rozłączyć
• Materiał uszczelnienia: Poliuretan
• Typ zaworu: Grzybkowy
