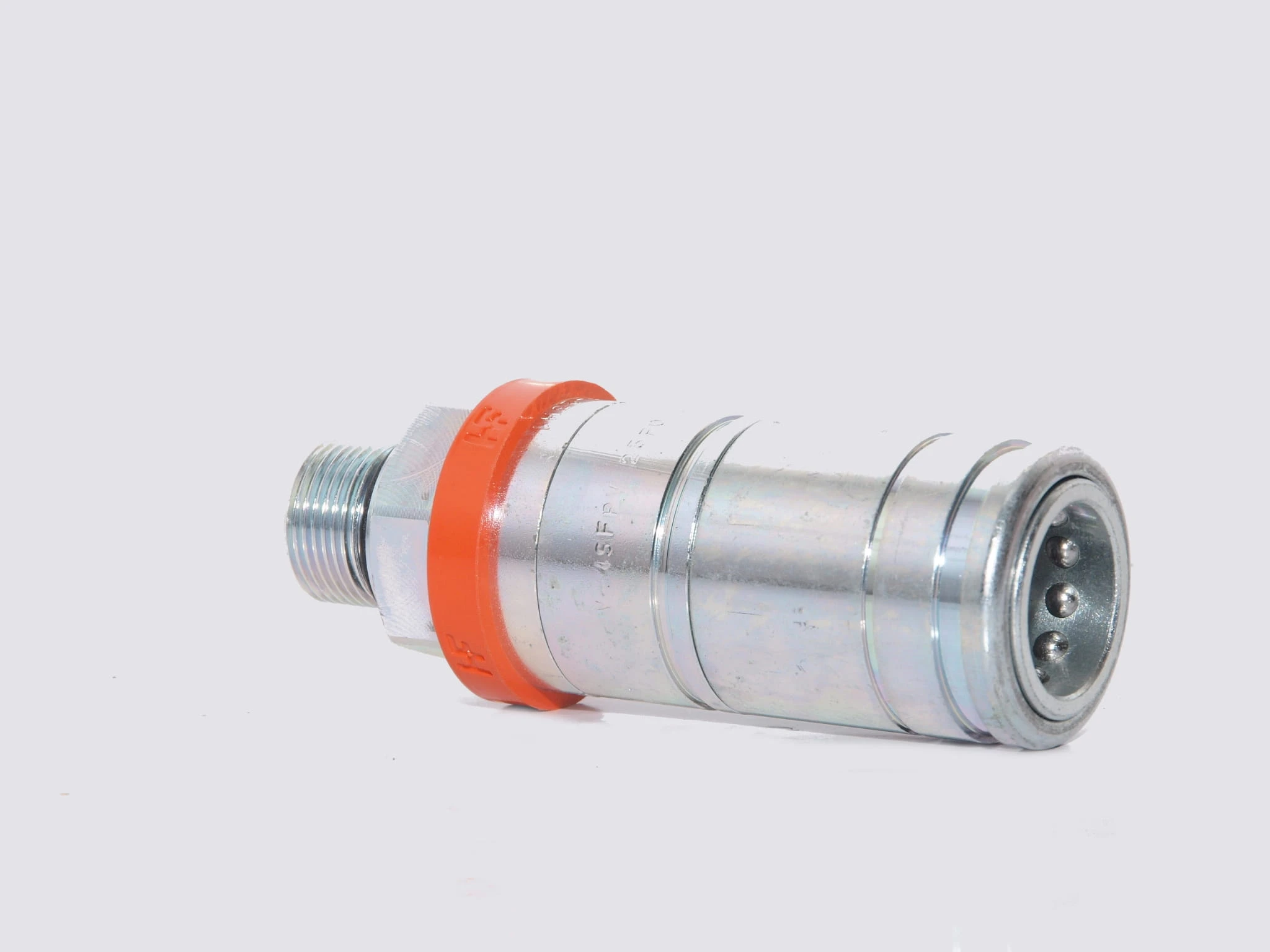

Szybkozłącze gniazdo M22x1.5

Nr. zamienne: 3CFHF0812215F

Opis produktu: Gniazda push-pull są odpowiednie do zastosowań o wysokim przepływie. Szybkozłącze umożliwia łatwe i wygodne podłączenie do męskich złączy pod ciśnieniem roboczym. Co więcej, posiada funkcję odłączania dla dodatkowej wygody i bezpieczeństwa. Złącza te mogą być wkręcane bezpośrednio do portów zaworów lub sztywnych rur.

Szczegóły produktu

Możliwość podłączenia pod ciśnieniem roboczym w złączu męskim

Push pull, można podłączyć jedną ręką

Funkcja zrywania

ISO 7241-A

Dedykowane do wtyczek CNV

Odłączanie pod ciśnieniem tylko w sytuacjach awaryjnych

nr.16084

DANE TECHNICZNE

• Typ gwintu złącza: Metryczny
• Typ złącza nr 1 - męski/żeński: Męski
• Typ złącza nr 2 - męski/żeński: Żeński
• Typ złącza nr 1: Gwint
• Materiał: Stal
• Kształt: Prosty - 2 strony przyłącza
• Rozmiar: 1/2 cal
• Rozmiar: 12,5 mm
• AŚrednica gwintu złącza nr 1: M22
• ASkok gwintu złącza nr 1: 1.50 mm
• Rozmiar klucza złącza nr 1: 1,26 cal
• Rozmiar klucza złącza nr 1: 32 mm
• Typ połączenia nr 2: Szybkozłącze
• Średnica połączenia nr 2: 1.65 cal
• Średnica połączenia nr 2: 42 mm
• Przepływ przy ciśnienu 2 bar: 70 l/min
• Ciśnienie robocze: 250 BAR
• Ciśnienie robocze max.: 250 BAR
• Temperatura robocza max.: 116 °C
• Temperatura robocza min.: -25 °C
• Typ blokady szybkozłącza: Kulki po obwodzie
• Sposób podłączania: Naciśnij, aby połączyć
• Sposób rozłączania: Pociągnij, aby rozłączyć
• Materiał uszczelnienia: Poliuretan
• Typ zaworu: Grzybkowy

Informacje dodatkowe

Złącze charakteryzujące się mocniejszą konfiguracją uszczelnienia, zaprojektowaną tak, aby wytrzymać natychmiastowe niekontrolowane skoki przepływu powrotnego oleju z narzędzi do ciągników do 250 l/min.
